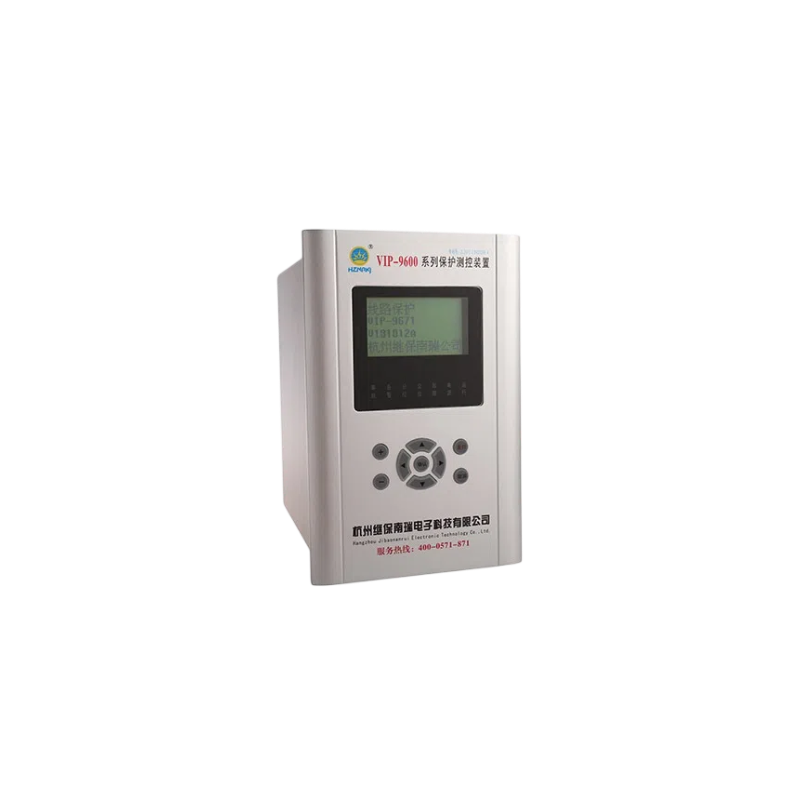

備自投保護裝置通常安裝在母聯柜內，也可根據實際需求安裝于進線柜或特定設計的綜合保護柜中，具體選擇取決于電力系統的接線方式、運行模式及保護配置要求。以下為詳細分析：

一、常見安裝位置

1. 母聯柜
   在兩段母線之間的母聯開關柜上，備自投裝置是常見的配置。母聯備自投裝置通過監測兩段母線的電壓和斷路器位置，當檢測到工作母線失壓時，自動跳開工作電源的斷路器，并合上備用電源（母聯）的斷路器，以恢復供電。這種方式適用于單母線分段或雙母線接線方式的電力系統。

2. 進線柜
   在進線備自投場景中，備自投裝置可能安裝在進線柜上。進線備自投裝置監測進線電源的電壓和斷路器位置，當檢測到主電源失壓或故障時，自動跳開主電源的斷路器，并合上備用電源的斷路器。這種方式適用于有兩路或更多路進線電源的電力系統。

二、安裝位置的選擇依據

1. 接線方式
   電力系統的接線方式（如單母線分段、雙母線、兩主供一備供等）直接影響備自投裝置的安裝位置。例如，在單母線分段接線方式中，備自投裝置通常安裝在母聯柜上；而在兩主供一備供接線方式中，備自投裝置可能需要根據具體邏輯安裝在進線柜或特定設計的綜合保護柜中。

2. 運行模式
   電力系統的運行模式（如自投自復、自投不自復等）也會影響備自投裝置的安裝位置。自投自復模式要求備自投裝置在主電源恢復供電后自動切換回主電源供電，這可能需要備自投裝置具備更復雜的邏輯判斷和切換功能，從而影響其安裝位置的選擇。

3. 保護配置要求
   電力系統的保護配置要求（如速斷保護、過流保護等）也會影響備自投裝置的安裝位置。備自投裝置需要與其他保護裝置協同工作，確保在故障發生時能夠正確、可靠地動作。因此，在安裝備自投裝置時，需要充分考慮其與其他保護裝置的配合關系。

三、實際應用案例

1. 醫院配電工程
   在某醫院配電工程中，采用了三進線兩母聯供電系統。針對此系統，定制了備自投功能：當進線1失電時，跳開進線1的斷路器，并合上母聯13的斷路器，由3#進線供電；當進線2失電時，跳開進線2的斷路器，并合上母聯23的斷路器，由3#進線供電。在此案例中，備自投裝置可能根據具體邏輯安裝在進線柜或母聯柜上，或采用特定設計的綜合保護柜實現功能。

2. 變電站改造項目
   在某變電站改造項目中，原單母線接線方式改造為單母線分段接線方式。為提高供電可靠性，在母聯柜上安裝了備自投裝置。當工作母線失壓時，備自投裝置自動跳開工作電源的斷路器，并合上備用電源（母聯）的斷路器，實現了供電的快速恢復。
